CEMS環保用分析防腐采樣伴熱復合管

2013-6-19 來源：瀏覽：8958

耐腐采樣伴熱復合管是環保監測系統中的重要部件，它是由一組耐腐高性能樹脂導管輔以自限溫伴熱帶以及補償線纜組成內芯

，外加保溫層，最后敷以阻燃聚乙烯（PE）保護外套復合而成

。自限溫伴熱帶的自動限溫功能

，可以保證采樣管內維持一定的溫度，從而盡可能保證采集樣品與初始值保持一致

，最終確保環保監測系統連續

、正確地采集樣氣。根據采集樣氣的成份

、溫度等實際情況

，耐腐伴熱采樣復合管中采樣導管可以選用不同的材質,如PFA（四氟乙烯與全氟烷基醚共聚物）、FEP(四氟乙烯和六氟丙烯共聚物)

、PVDF（聚偏二氟乙烯）

、PE（阻燃聚乙烯）、尼龍610等等, 伴熱帶可以選用中

、低

、高溫度伴熱帶,另外還可以根據用戶要求添加補償導線、電源線等

。

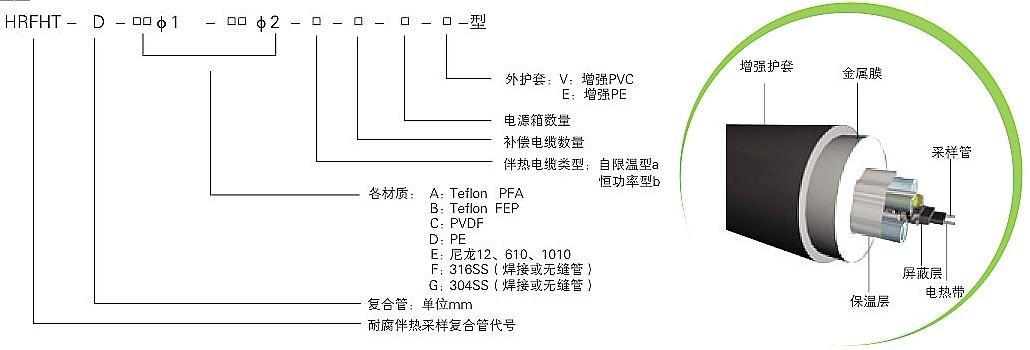

耐腐伴熱采樣伴熱復合管是由多種器件組合而成的一個復合體

，在有限的截面上組合了多個系統。

采樣系統

可組合多種類型

、材質的采樣管：Teflon PFA

、FEP、PE

、尼龍610

、12、銅管

、316SS

、304SS等

。
熱工系統

高效絕熱、阻燃和質輕的保溫層; 自動限溫的伴熱電纜或恒功率伴熱電纜

。
電系統

可配備儀表信號電纜

、補償電纜和控制電纜滿足儀表顯示監控用。
安全系統

適應不同的工藝條件

，將各系統用鋁箔或金屬絲網屏蔽隔離

，達到防火安全，防靜電

、電磁屏蔽的作用，有的加防水膜和增強阻燃

、防紫外線的護套

。多元系統的組合，集多功能于一體

，使繁雜的工程簡捷化

。對于遠程工作和系統的遠程診斷起到良好的保障作用。伴熱系統使管內氣體不冷凝

，保持在露點以上測量

，故測量精度可以得到保證,為中央集中控制計算機化創造了條件。增強外護套可以防止交叉和因其它因素的損壞

。

產品的技術參數：
① 電氣指標
（1）自限溫伴熱帶的標準功率15W/m（10℃時的功率）
（2）額定電壓：220VAC
（3）最大加熱長度100～150m
（4）配備斷路器電流值30A 若復合管長度≥50m時

，應配備自限溫伴熱帶專用自動限流器
（5）伴熱系統一個回路
② 熱工指標
（1）在-20℃環境溫度，15m/s風速情況下

，管內保持溫度40～50℃

。
（2）采樣管可耐各種酸、堿介質腐蝕

，耐壓強度1.0Mpa不泄漏

。
（3）采樣管可在<200℃溫度下長期工作。
③ 安裝指標
（1）復合管的最小曲率半徑 0.5m
（2）最大連續長度 100～150m
（3）最低安裝溫度 -10℃（在-30℃～-40℃時采取適當措施）
（4）最小固定距離：垂直方向5m

，水平方向2m

注：施工時嚴禁扭曲及地面拖行

，管頭護套只允許在安裝接點時拆開。

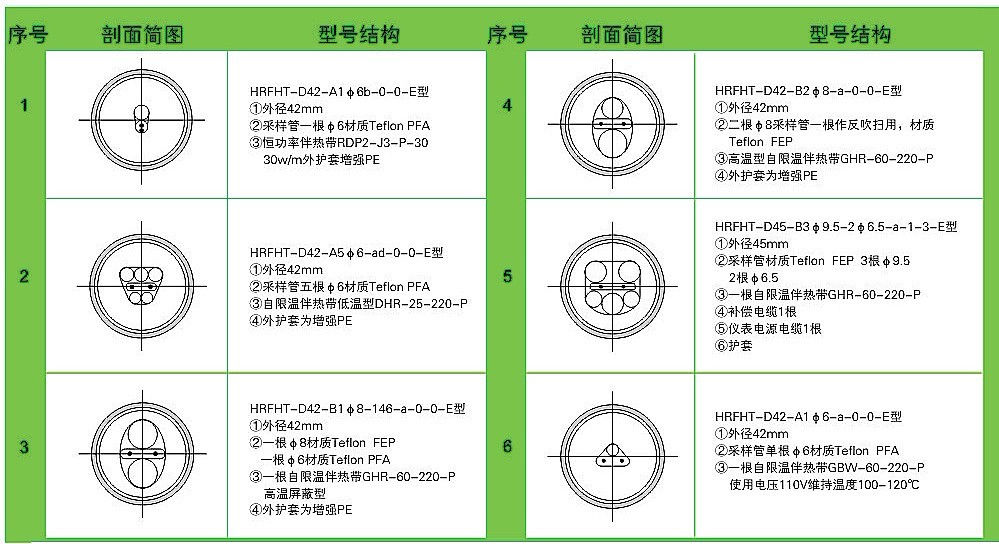

部分防腐采樣伴熱復合管型號

、結構

、剖面簡圖一覽表：
