      電伴熱帶長度實際計算舉例說明


      2019/10/29   來源：   瀏覽：3925






        在接觸客戶的過程中，很多客戶比較感興趣電伴熱帶的長度怎么計算
      ，這里就給大家實際舉例介紹一下電伴熱帶長度、管道的熱損以及總負荷的計算方法
      。有一條鋼質化學管道
      ，管徑為4"
      ，管長      100米，其中球閥2只
      ，管托      5只
      。需維持溫度      60℃，玻璃纖維保溫
      ，厚度50mm
      ，當地低溫環境溫度-20℃，周圍有腐蝕性氣體
      ，供電電壓220V
      ，求管道的每米熱損、總負荷及電伴熱帶長度
      。

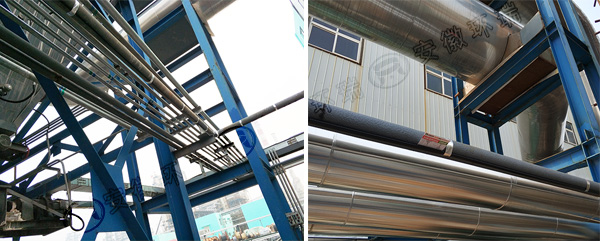

      電伴熱帶安裝圖


        步驟：


           1
      、根據以上技術條件，采用歸一化損耗因子表進行計算
      ，查表后得損耗因子為9.88
      ，另查保溫材料傳熱系數知玻璃纖維λ=0.036。


           2
      、每米管道熱損耗Q=9.88×λ×[60-（-20）]×1.37=38.89w/m


           3
      、求出球閥及托架熱損耗


           Q球閥=0.8×每米管道熱損耗Q（每只熱損耗）


           =0.8×38.98


           =31.18w


           Q托=3×每米管道熱損耗（每只托架損耗）


           =3×38.98


           =116.94w


           4、求管道總負荷


        因考慮到選型時的產品標準化
      ，一般選較近的標準功率（往上靠）因此
      ，38.98W/m接近于40w/m，故在計算總負荷時要將此數據列入：Q總=Q管+Q閥+Q托


            =100 ×40+2×31.18+5×116.94=4000+62.36+584.7=4647.06w


           5
      、確定電伴熱帶的長度


           L總=1.05×Q總/40=1.05×4647.06/40=116.17m 取117米


        注：1.05為電伴熱帶長度的安裝系數
      ，這樣就確定了電伴熱帶的使用長度為117米。


        當然具體到現場時還有可能會有不同的差別
      ，電伴熱帶廠家會有技術人員計算并設計好伴熱系統
      ，所以用戶也不用擔心，用戶只需要把廠家需要的參數提供好就行了
      。
