      電伴熱帶簡易接線圖以及電伴熱帶尾端接法介紹


      2019-4-18   來源：   瀏覽：19085






             電伴熱帶是利用電熱轉換原理
      ，將電能轉化為熱能
      ，為管道等設備提供熱補償
      ，防止設備在寒冷季節出現凍堵的情況
      ，它的使用場合有石油
      、化工、鋼鐵
      、電力等工業企業的工藝管路防凍解堵
      、油罐或儲罐的伴熱保溫、抗凝
      、防凍
      、以及給排水、消防
      、電熱采暖
      、地?zé)嵩耘?div   id="jpandex"   class="focus-wrap mb20 cf">，海上石油平臺，煤氣層開采
      、熱力采油、煉油廠
      、水
      、氣、油大型工程項目
      。同時也可應用于多行業居民的眾多場合防凍
      、融雪、加熱
      、伴熱保溫工程和太陽能用配套
      。

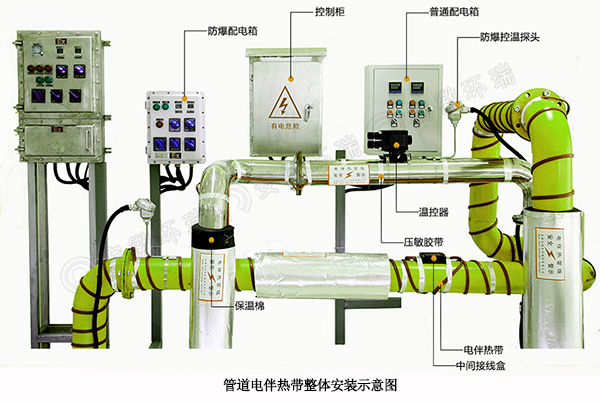

      管道電伴熱帶整體安裝示意圖


         電伴熱帶簡易接線圖：


         在實際使用過程中用戶比較關心的就是電伴熱帶如何接線，下面就讓大家看一下管道電伴熱帶簡易接線圖
      ，希望對您有所幫助
      。

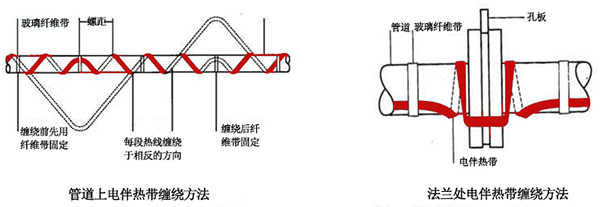

          電伴熱帶管道和法蘭接線圖：





      電伴熱帶管道、法蘭上接線圖

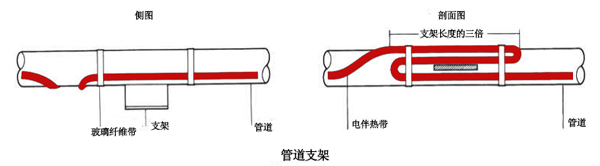

                 電伴熱帶管道支架接線圖：





      電伴熱帶管道支架接線圖

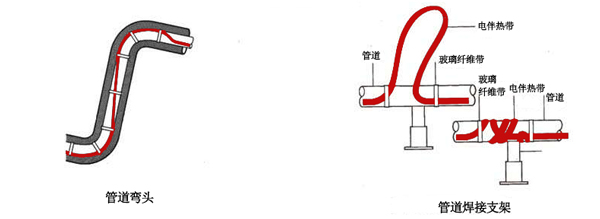

         電伴熱帶管道彎頭和焊接支架接線：





      電伴熱帶管道彎頭焊接支架接線圖

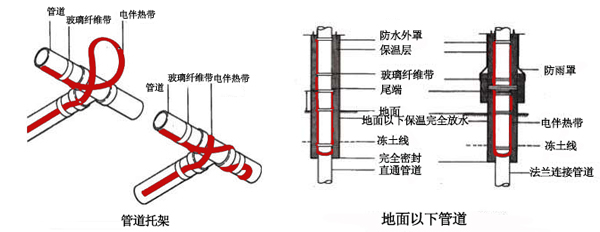

                   電伴熱帶管道托架和地面以下管道接線圖：








      電伴熱帶管道<div   id=、孔板接線圖" />

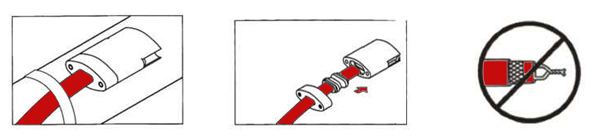

         電伴熱帶尾端接線方法介紹


         尾端接線盒是自限溫伴熱帶接線盒的一種
      ，它可以將電伴熱帶末端安裝所需材料放于盒內。實際操作時將電伴熱帶推進尾端密封線盒內
      ，安上墊圈并壓緊壓板
      。





      尾端接線盒接線圖





         附電伴熱帶安裝事項


               1、施工前必須了解所用電伴熱帶的結構
      、性能和安裝要求
      ；


         2、檢查電伴熱帶表面是否損壞
      ，用搖表500VDC測試伴熱帶絕緣
      ，絕緣電阻應在20MΩ以


      上；


         3
      、電伴熱帶安裝前
      ，被伴熱管道防銹防腐涂層要干透、管道上無毛刺和利角
      ，并經水壓試


      驗（或氣密試驗）檢查合格
      ；


         4、儀表取樣管道（導體）先用絕緣玻璃纖維纏繞 后敷設
      ，若儀表取樣管道非金屬體
        ，應


      用黏膠帶增大接觸傳熱面積。綁扎材料為尼龍?jiān)鷰?div   id="m50uktp"   class="box-center">  ，綁扎距離每隔約1米左右綁扎一個
        ，嚴禁使用金屬絲綁扎
        ；


         5、電伴熱帶沿管道平行敷設
        ，一般安裝在管道下方
        ，且與管道橫截面的水平軸線呈45。


      角
        ，若用2根電伴熱帶要對稱敷設
        。在容器上安裝時，電伴熱帶應纏繞在容器中下部
        ，通常不超過容器高度的2/3
        ，一般為l/3；


         6
        、電伴熱通電測試正常后方可保溫
        。使用保溫材料必須干燥，且要保證材料的質量和厚度
        。尾部需留出1米電伴熱帶便于檢查
        ；


         7、保溫材料安裝后
      ，必須立即包纏防水層
      ，以防淋雨受潮；


         8
      、安裝電伴熱系統的配電裝置必須帶有漏?div   id="jpandex"   class="focus-wrap mb20 cf">；蚩諝忾_關，已確保安全使用
