      煙氣電伴熱復合管電氣指標及溫控安裝說明


      2014-3-14   來源：   瀏覽：5351










            采樣電伴熱復合管是煙氣在線監測系統（抽取式）的一個部件
        ，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度
      ，防止由于結露
      ，引起煙氣成分的改變
      ，使分析測量的數據產生偏差
      。

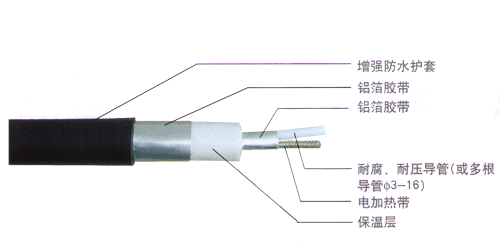

       取樣采樣復合管中的取樣導管可以選用不同的材質
      ，如PFA
      、FEP、PTFE
      ，或不銹鋼管
      。伴熱帶可以選用中、低
      、高溫度伴熱
      ，另外還可以添加補償導線、電源線等
      。


           一
      、電氣指標


         1.自限溫低溫伴熱帶功率15-35W/m（10℃時的功率），中溫伴熱帶40-60W/m
      ，高溫伴熱帶50-70W/m
      ，恒功率伴熱帶10-50W/m。


          2.額定電壓：220V
      ，380V


          3.最大連續加熱長度＜100m
      ，＞100m需特殊工藝處理。


          4.配備斷路器 電流值30A   若復合管長度≥15m時
      ，應配備自限溫伴熱帶專用自動限流器HY01—B—220／35--100型（可另外提供）
      。


          5.伴熱帶系統一個回路




              二、熱工指標


           1.在－20℃環境溫度
      ，15m／s風速情況下
      ，管內保持溫度40～120℃。


            2.采樣管可耐各種酸
      、堿介質腐蝕
      ，耐壓強度1.0Mpa不泄漏（常溫狀態下）。


           3.采樣管可在＜200℃溫度下長期工作。


           三
      、安裝指標


          1.復合管的最小曲率半徑0.5m
      。


          2.最大連續安裝長度150m。


          3.最低安裝溫度－10℃（在－30℃～－40℃時采取適當措施）
      。


          4.最小固定距離：垂直方向5m
      ，水平方向2m。


      注：施工時嚴禁扭曲及地面拖行
      ，管頭護套只允許在安裝接點時拆開
      。


          四、溫控安裝說明：


            溫控器
      、固態繼電器
      、PT100探頭、請按說明書接線
      ，PT100探頭預埋方法：把伴熱管線從加熱導線接線處往上1.5米處割開一小口
      ，把部分保溫棉取出，然后把探頭放在加熱導線旁
      ，再把取出的保溫棉埋進小口處
      ，用電工膠布封口（注意：請小心開口，勿損壞管芯與導線）
      ，安裝結束后
      ，高度溫控器需進入溫控器程序，第二組進行調試：首先按說明書把PT100值及固態繼電器設置匹配好
      ；然后設置所需溫度即可
      。


         五、需遵循的安裝程序

             由于伴熱采樣復合管中自限溫伴熱帶和恒功率伴熱帶的特性
      ，對于伴熱帶的選用安裝則不詳盡
      。經過數年的工程實踐，諸多人為因素導致破壞
      。因此我們認為：前期工作對設計圖與工程實況要進行核對是非常重要的
      。


         安裝前的準備工作


         1．對耐腐伴熱采樣復合管施工前復查，保證運輸過程中無損傷


         2．工程設計與工程實際情況進行核對
      ，例如工程所在地氣象資料：年極端最低溫度
      、環境的濕度、風速等
        。（沿海地區還要考慮鹽霧影響）
        ；


         3，對自限溫伴熱帶
        、恒功率伴熱帶
        、采樣導壓管進行檢測（檢測完畢后要用熱縮性套管進行封閉）
        。


         4，設計的配電容量是否滿足自限溫伴熱帶和恒功率伴熱帶的要求
        ，其中自 限溫伴熱帶具有PTC特性
        ，啟動電流較大，通常被設計者
        、使用者疏忽
        。在工程中已多次發現，開關選擇適合大小的配電容量.


           六
        、安裝注意事項：

           施工時嚴禁扭曲及地面拖行
      ，管頭護套只允許在安裝接點時拆開。


             a.要將伴熱帶的尾端封閉好
      ，防止伴熱帶兩線芯短路，使伴熱帶燒毀
